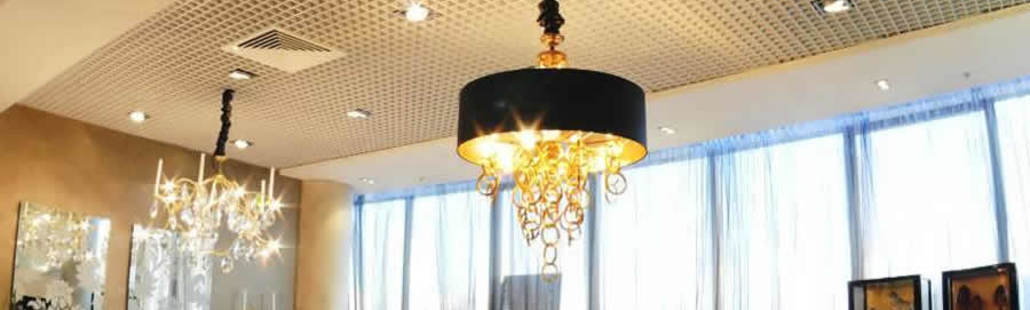

Грильято

Система разработана и предлагается к установке (монтажу) как на вновь возводимых объектах, так и в эксплуатируемых помещениях с подвесными потолками устаревшего дизайна или потолками, требующими замены по причине утраты внешнего вида.

Фото объектов


Конструкция

Подвесной потолок Грильято состоит из решетчатых модулей. Каждый модуль имеет размеры 600х600 мм и собран из U-образных профилей (U-профилей) с базисом 10 мм и высотой 40 мм или 50 мм. U-профили (“мама” и “папа”), образующие модуль, размещаются взаимно перпендикулярно с шагом 50 мм, 75 мм, 100 мм, 150 мм или 200 мм, образуя ячейки решетки.

Модули устанавливаются либо в подвесной каркас из несущих U-профилей, либо в каркас из Т-направляющих, используемых в кассетных потолках с открытой подвесной системой.

U-профили изготавливаются из алюминиевой ленты толщиной от 0,4 до 0,5 мм.

Установка потолков Грильято

1. Произведите разметку в соответствии с проектом, геометрическими размерами элементов конструкции и с учётом высоты конструкции потолка.

2. Просверлите отверстия в стенах, установите дюбели и с помощью саморезов закрепите настенный уголок.

3. Для крепления несущего U-профиля к потолочному перекрытию произведите разметку центров отверстий под дюбели или анкеры. Ось первого от стены несущего U-профиля должна располагаться от стены на расстоянии 602…605 мм.

4. С помощью пружинных подвесов выровняйте по высоте нижнюю поверхность несущего U-профиля с полкой настенных уголков, чтобы края реек опирались на полку уголка.

5. После закрепления несущих U-профилей можно приступить к сборке модулей. Модули собираются из U-профилей “мама” и “папа” длиной 600 мм. При установке модулей их защелкивают в пазах несущих U-профилей.
